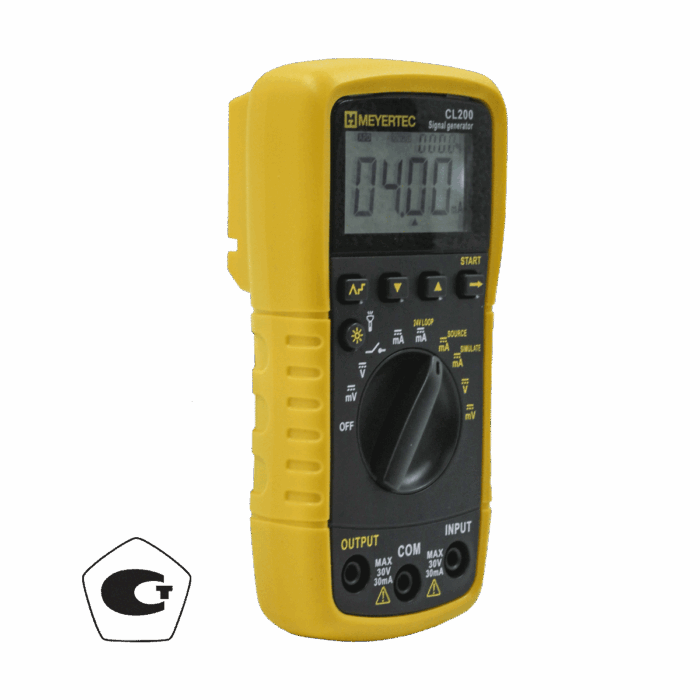

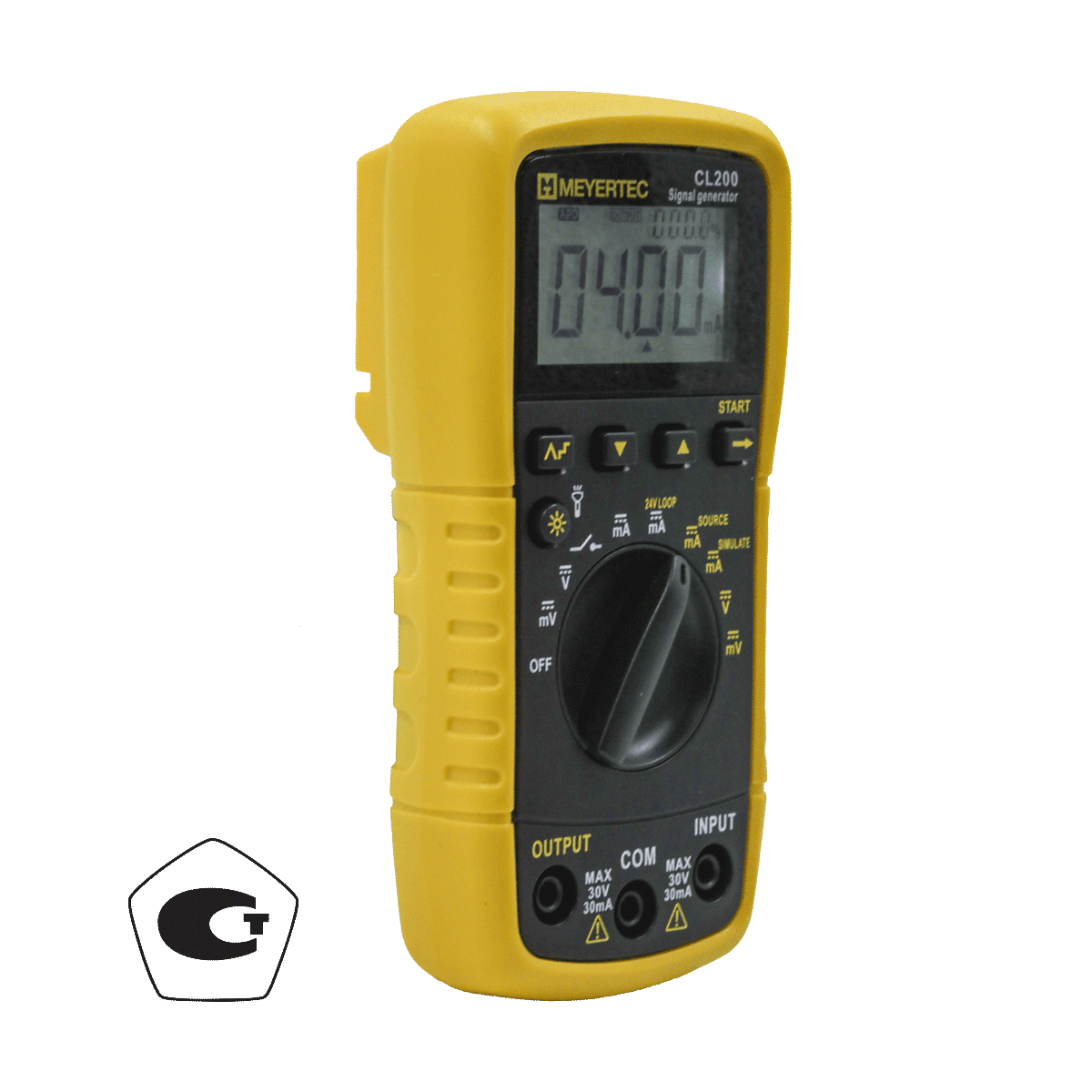

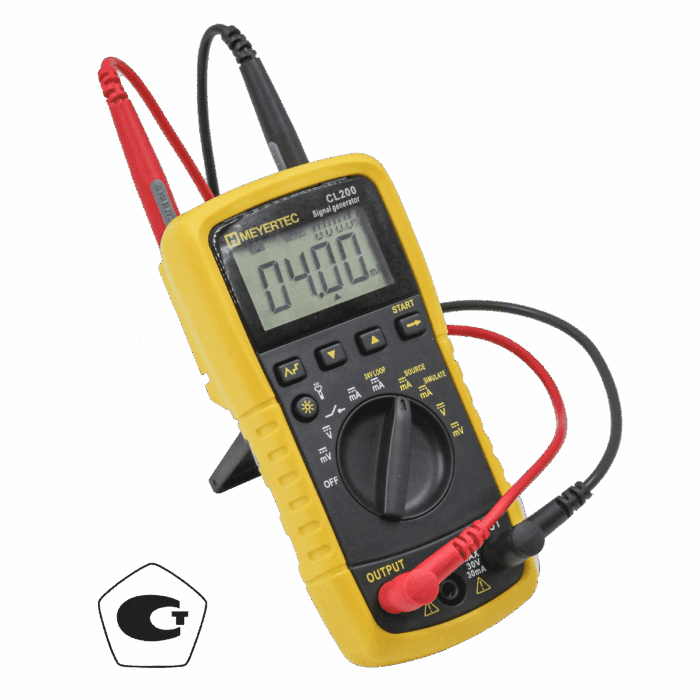

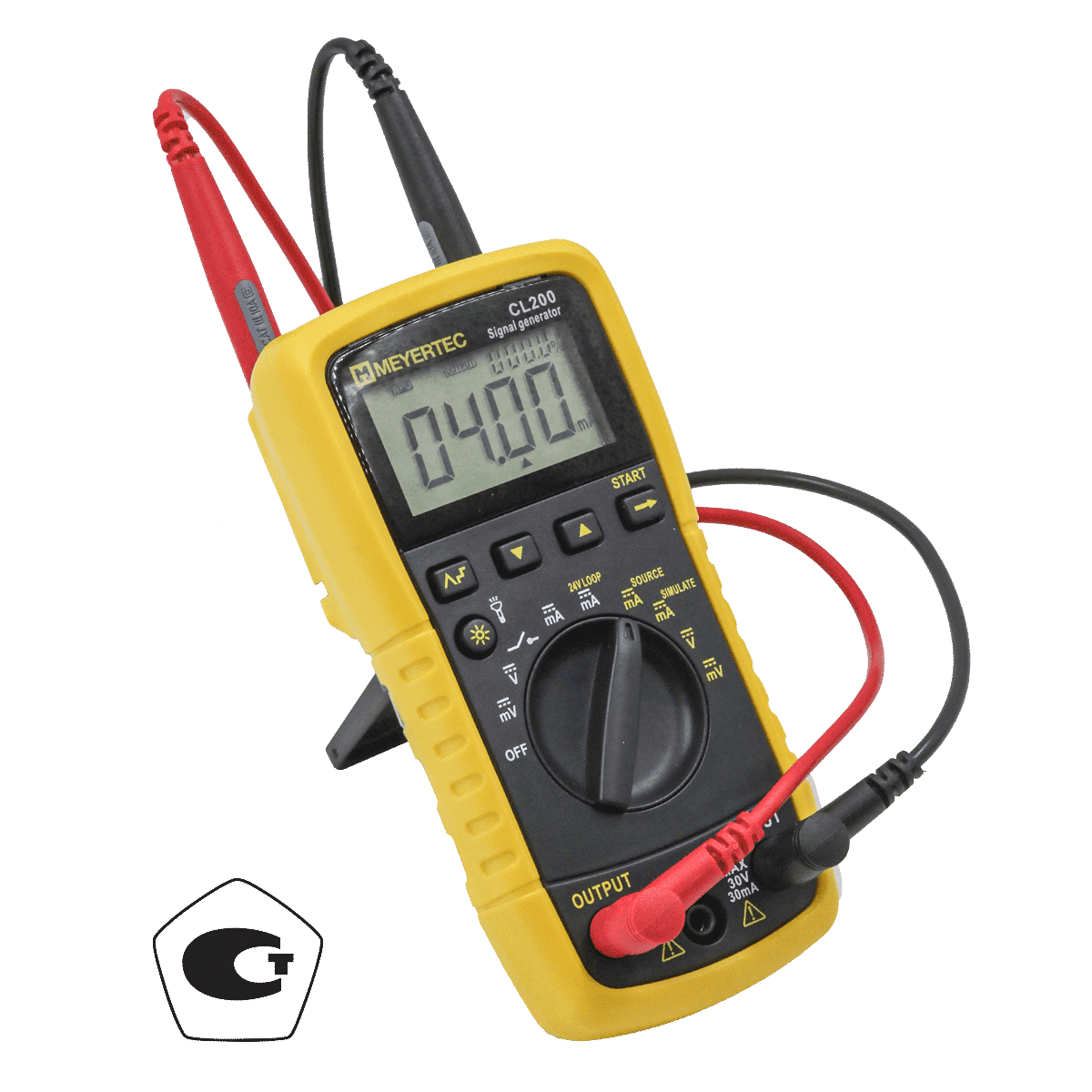

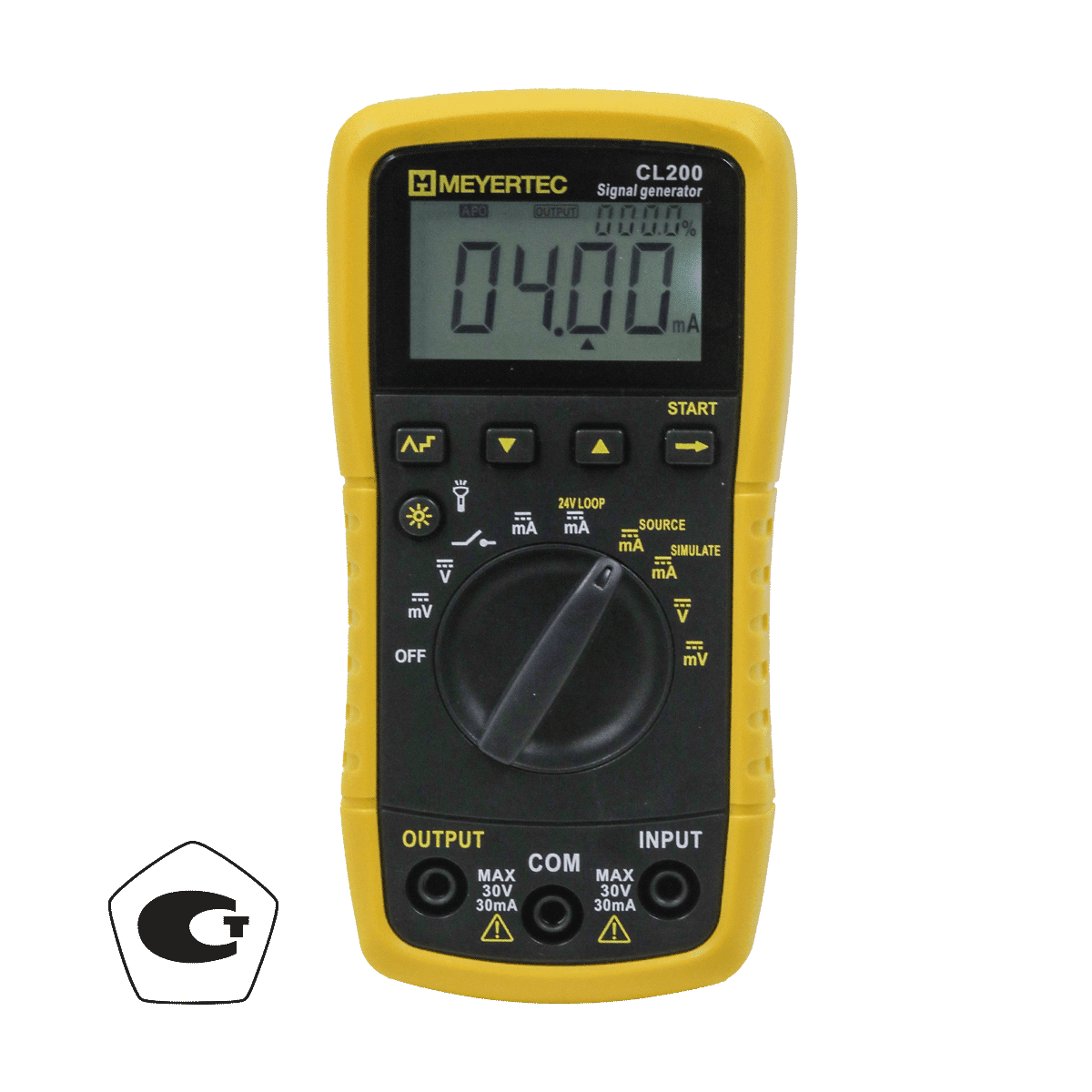

Переносной задатчик унифицированных сигналов тока 0(4)…20 мА и напряжения 0…10 В содержит 9 режимов управления, измерения и имитации сигнала, доступных через кнопки на лицевой панели. Прибор является средством измерения и поставляется с первичной поверкой, что гарантирует точность его показаний.
CL200 предназначен для отладочных и диагностических работ со слаботочными цепями постоянного тока до 30 мА и напряжением до 30 В.
Для удобной работы в приборе реализован интуитивно понятный интерфейс по принципу мультиметра, режим «прозвонки» целостности линии связи и функция фонарика для подсветки рабочей зоны. В приборе есть режим питания токовой петли 24 В для подключения к устройству без внешнего источника питания.
Технические возможности и преимущества
- Выпуск с первичной поверкой и межповерочным интервалом – 2 года.

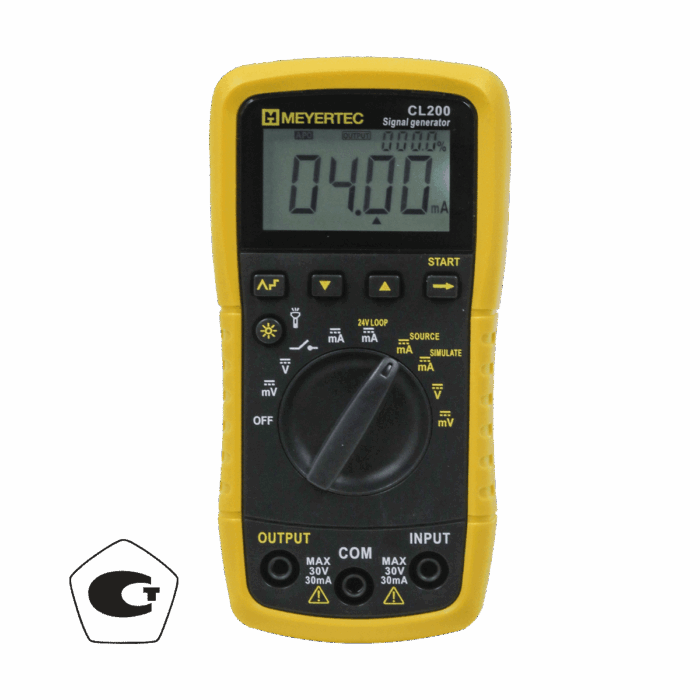

- Управление с кнопок прибора по принципу мультиметра
- Пределы основной погрешности ±0,2 %
- Компактный корпус прибора 75×147×42 мм
- Питание: 3×ААА (LR6) в комплекте
Спецификации
|
Основная информация |
|
|
Габаритные размеры |
75×147×42 ±1 мм |
|
Уровень пылевлагозащиты изделия |
IP20 |
|
Масса в упаковке, не более |
350 г |
|
Межповерочный интервал |
2 года |
|
Работа при температуре |
0…+50 °С |
|
Хранение при температуре |
-25…+55 °С |
|
Средний срок службы, не менее |
10 лет |
|
Питание |
|
|
Напряжение питания |
4,5 В |
|
Тип элементов питания |
3×ААА в комплекте |
|
Максимальная потребляемая мощность |
1 Вт |
|
Характеристики измерений и входа |
|
|
Диапазон показаний силы постоянного тока |
0…22 мА |
|
Диапазон измерений силы постоянного тока |
4…20 мА |
|
Диапазоны показаний напряжения постоянного тока |
-10…110 мВ -5…28 В |
|
Диапазон измерений напряжения постоянного тока |
1…10 В |
|
Пределы допускаемой приведённой (к верхнему пределу измерений) основной погрешности измерений силы и напряжения постоянного тока в диапазонах 4…20 мА и 1…10 В |
±0,2 % |
|
Пределы допускаемой приведённой (к верхнему пределу измерений) дополнительной погрешности измерений силы и напряжения постоянного тока в диапазонах 4…20 мА и 1…10 В при изменении температуры окружающей среды от нормальных условий на каждые 10 °С в диапазоне рабочих температур. |
±0,05 % |
|
Входное сопротивление в режиме измерения напряжения постоянного тока, не менее |
2 кОм |
|
Входное сопротивление в режиме измерения силы постоянного тока, не более |
250 Ом |
|
Характеристики генерации сигнала и выхода |
|
|
Диапазон воспроизведений силы постоянного тока |
4…20 мА |
|
Диапазон воспроизведений напряжения постоянного тока |
1…10 В |
|
Диапазон воспроизведений напряжения постоянного тока |
от 0 до 110 мВ* |
|
Пределы допускаемой приведённой (к верхнему пределу воспроизведений) основной погрешности воспроизведений силы и напряжения постоянного тока в диапазонах 4…20 мА и 1…10 В |
±0,2 % |
|
Пределы допускаемой приведённой (к верхнему пределу воспроизведений) дополнительной погрешности воспроизведений силы и напряжения постоянного тока в диапазонах 4…20 мА и 1…10 В при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур |
±0,05 % |
|
Защита от перенапряжения |
30 В |
|
Диапазон напряжений внешнего питания контура в режиме имитации аналогового передатчика |
5…28 В |
|
Сопротивление нагрузки в режиме воспроизведения напряжения постоянного тока, не менее |
2 кОм |
|
Сопротивление нагрузки в режиме воспроизведения силы постоянного тока при значении силы тока 20 мА, не более |
1000 Ом |
