Блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств.
Преимущества блоков питания для тяжелых условий эксплуатации ОВЕН БП30Б-С, БП60Б-С, БП120Б-C:
- Сохраняют стабильное выходное напряжение и 100 % выходной мощности в широком диапазоне температур: от -40 до +70 °С.
- Выдерживают перегрузку по току до 110 %.
- Имеют низкий уровень пульсаций выходного напряжения (< 0,5 % Uвых).
- Обеспечивают высокий КПД (более 85 %).
- Защищают от КЗ в цепях 24 В постоянного тока.
- Не требует дополнительного охлаждения.
Современная схемотехника обеспечивает максимально эффективное отведение тепла при работе в условиях высоких и низких температур. Выпускаются в пластиковых корпусах с креплением на DIN-рейку. Все компоненты блоков питания БПхБ-С протестированы на устойчивую работу в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.
Основные функции
- Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Успешный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.д.).
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
- Индикация о наличии напряжения на выходе.
Система контроля и регулирования температуры
Спецификации
|
Параметр |
Значение |
|
Входное напряжение: |
|
|
– переменного тока |
90…264 В |
| – постоянного тока | 110…370 В |
|
Частота входного переменного напряжения |
47…63 Гц |
|
Коррекция выходного напряжения |
22…26 В |
|
Нестабильность выходного напряжения при изменении напряжения питания |
±0,2 % |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax |
±0,25 % |
| Электрическая прочность изоляции: | |
|
– вход – выход (действующее значение) |
3 кВ |
| – вход – корпус (действующее значение) | 1,5 кВ |
|
Коэффициент полезного действия |
Не менее 85 % |
|
Степень защиты корпуса (со стороны передней панели) |
IP20 |
Условия эксплуатации
|
Параметр |
Значение |
|
Температура окружающего воздуха |
–40…+70 °С |
|
Атмосферное давление |
86…106,7 кПа |
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
Электрические характеристики
|
Модификация прибора |
Мощность, Вт |
Выходное напряжение, В |
Макс. выходной ток, А |
Амплитуда пульсации выходного напряжения, мВ |
|

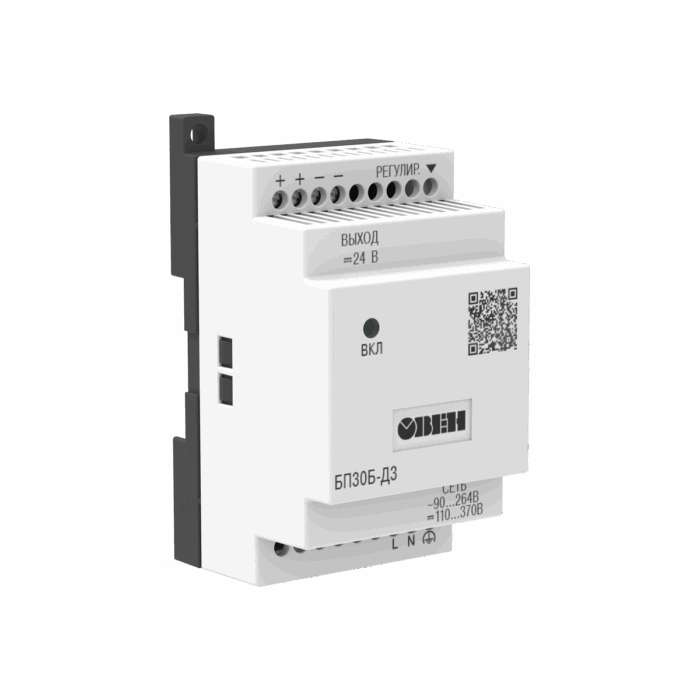

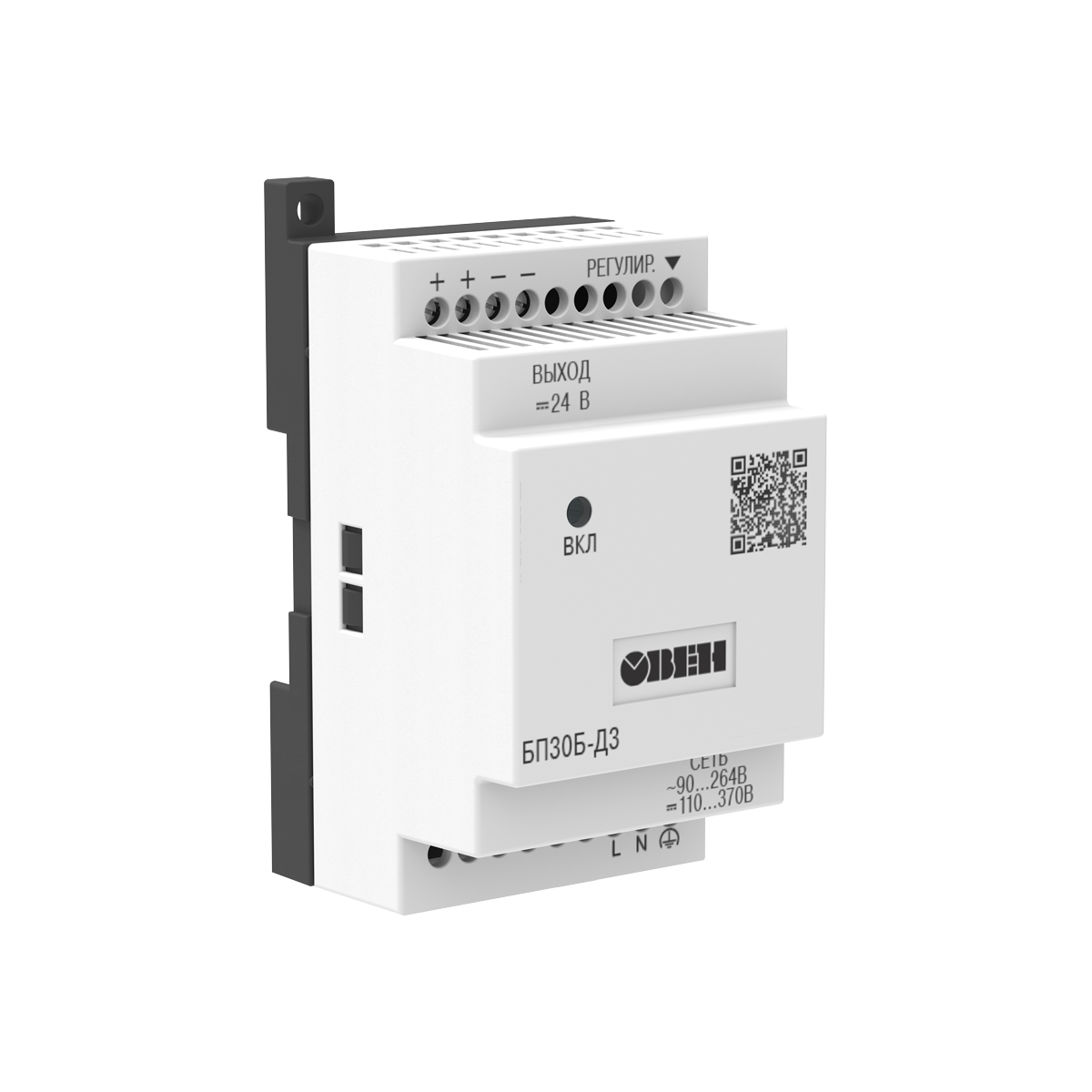

БП30Б-Д3-24C |
30 |
24 |
1,25 |
120 |
|

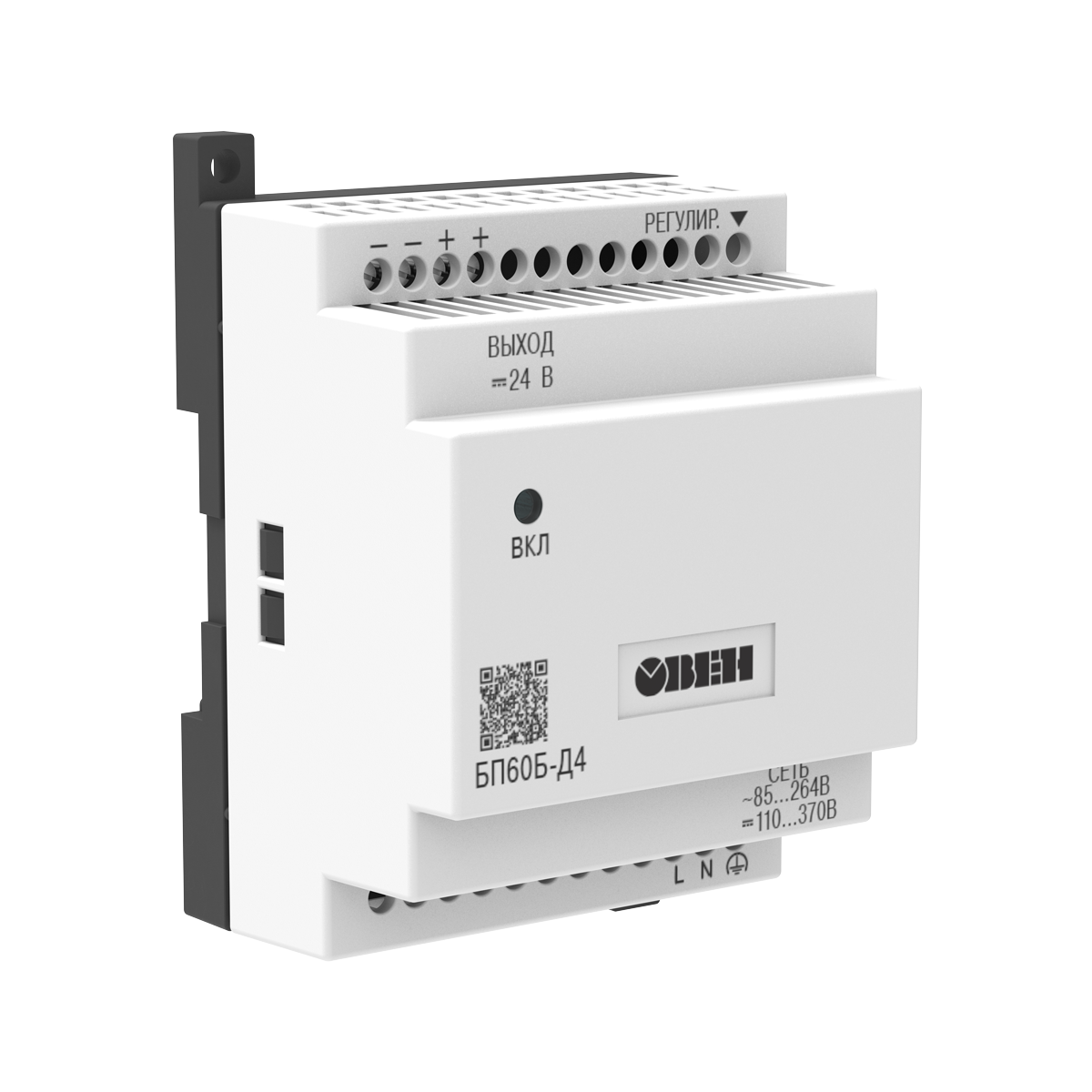

БП60Б-Д4-24C |
60 |
24 |
2,5 |
120 |
|

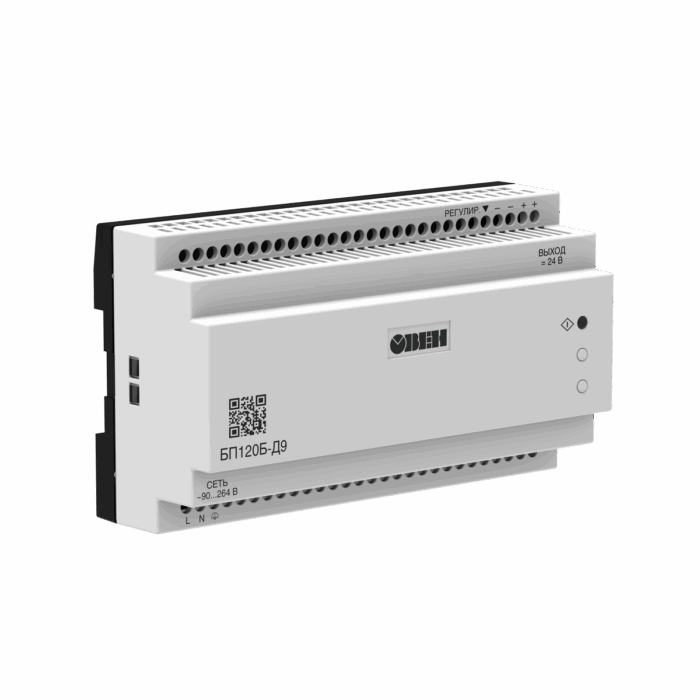

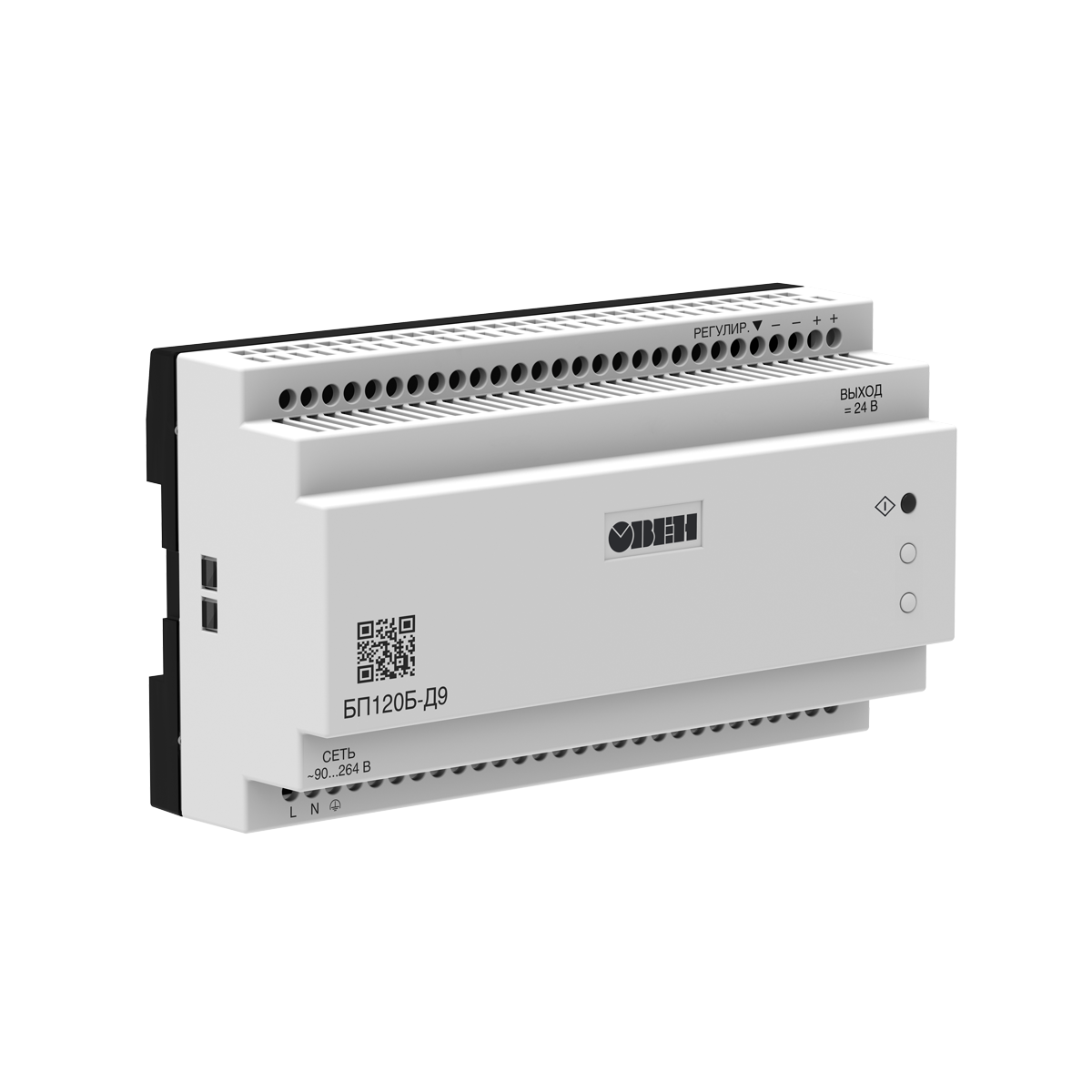

БП120Б-Д9-24C |
120 |
24 |
5 |
120 |
