БП15Б, БП30Б, БП60Б блоки питания для промышленной автоматики
БП15Б, БП30Б, БП60Б блоки питания для промышленной автоматики
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 70367 | БП15Б-Д2-5 | 4 575.00₽ | В наличии | |
| 70373 | БП15Б-Д2-48 | 4 575.00₽ | В наличии | |
| 70368 | БП15Б-Д2-9 | 4 575.00₽ | В наличии | |
| 70374 | БП15Б-Д2-60 | 4 575.00₽ | В наличии | |
| 70370 | БП15Б-Д2-15 | 4 575.00₽ | В наличии | |
| 70372 | БП15Б-Д2-36 | 4 575.00₽ | В наличии | |
| 08988 | БП30Б-Д3-36 | 5 551.00₽ | В наличии | |
| 70379 | БП30Б-Д3-24 | 5 246.00₽ | В наличии | |
| 08990 | БП30Б-Д3-9 | 5 551.00₽ | В наличии | |
| 70377 | БП30Б-Д3-12 | 5 246.00₽ | В наличии | |
| 08989 | БП30Б-Д3-5 | 5 551.00₽ | В наличии | |
| 08993 | БП30Б-Д3-60 | 5 551.00₽ | В наличии | |
| 08991 | БП30Б-Д3-15 | 5 551.00₽ | В наличии | |
| 08992 | БП30Б-Д3-48 | 5 551.00₽ | В наличии | |
| 70432 | БП60Б-Д4-24 | 6 832.00₽ | В наличии | |
| 70430 | БП60Б-Д4-12 | 6 832.00₽ | В наличии | |
| 70433 | БП60Б-Д4-36 | 7 198.00₽ | В наличии | |
| 70428 | БП60Б-Д4-5 | 7 198.00₽ | В наличии | |
| 70429 | БП60Б-Д4-9 | 7 198.00₽ | В наличии | |
| 70434 | БП60Б-Д4-48 | 7 198.00₽ | В наличии | |
| 70431 | БП60Б-Д4-15 | 7 198.00₽ | В наличии | |
| 70435 | БП60Б-Д4-60 | 7 198.00₽ | В наличии | |
| 96440 | БП15Б-Д2-24 | 4 453.00₽ | В наличии | |
| 96441 | БП15Б-Д2-12 | 4 453.00₽ | В наличии |
Блоки питания БП60Б-Д4-24 и БП60Б-Д4-12 включены в реестр Минпромторга.
БП60Б-Д4-24 — реестровая запись 10679244 до 30.07.2026, БП60Б-Д4-12 — реестровая запись 10679245 до 30.07.2026.
Промышленные блоки питания ОВЕН БП15Б, БП30Б, БП60Б предназначены для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств – релейной автоматики, контроллеров и т. п.
Максимальная выходная мощность: 15, 30 и 60 Вт. Каждый блок питания имеет модификации 8-ми номиналов выходного напряжения: 5, 9, 12, 15, 24, 36, 48 и 60 В.

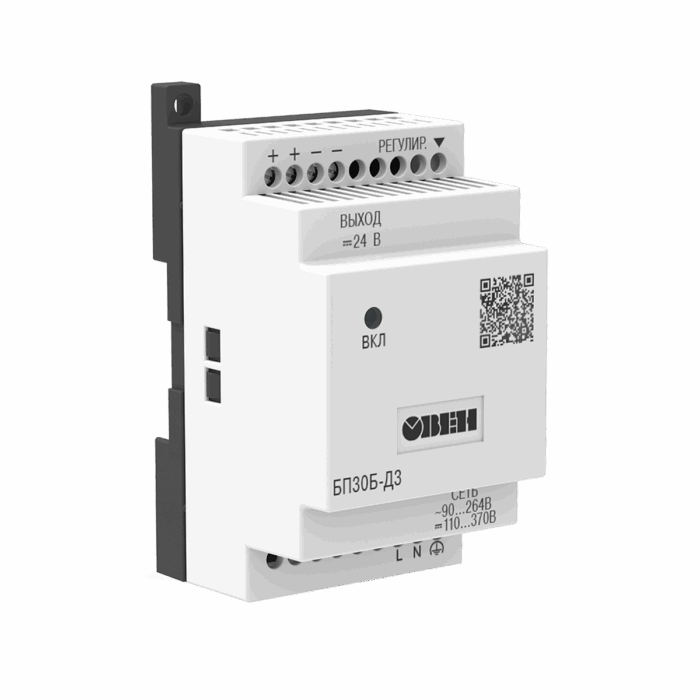

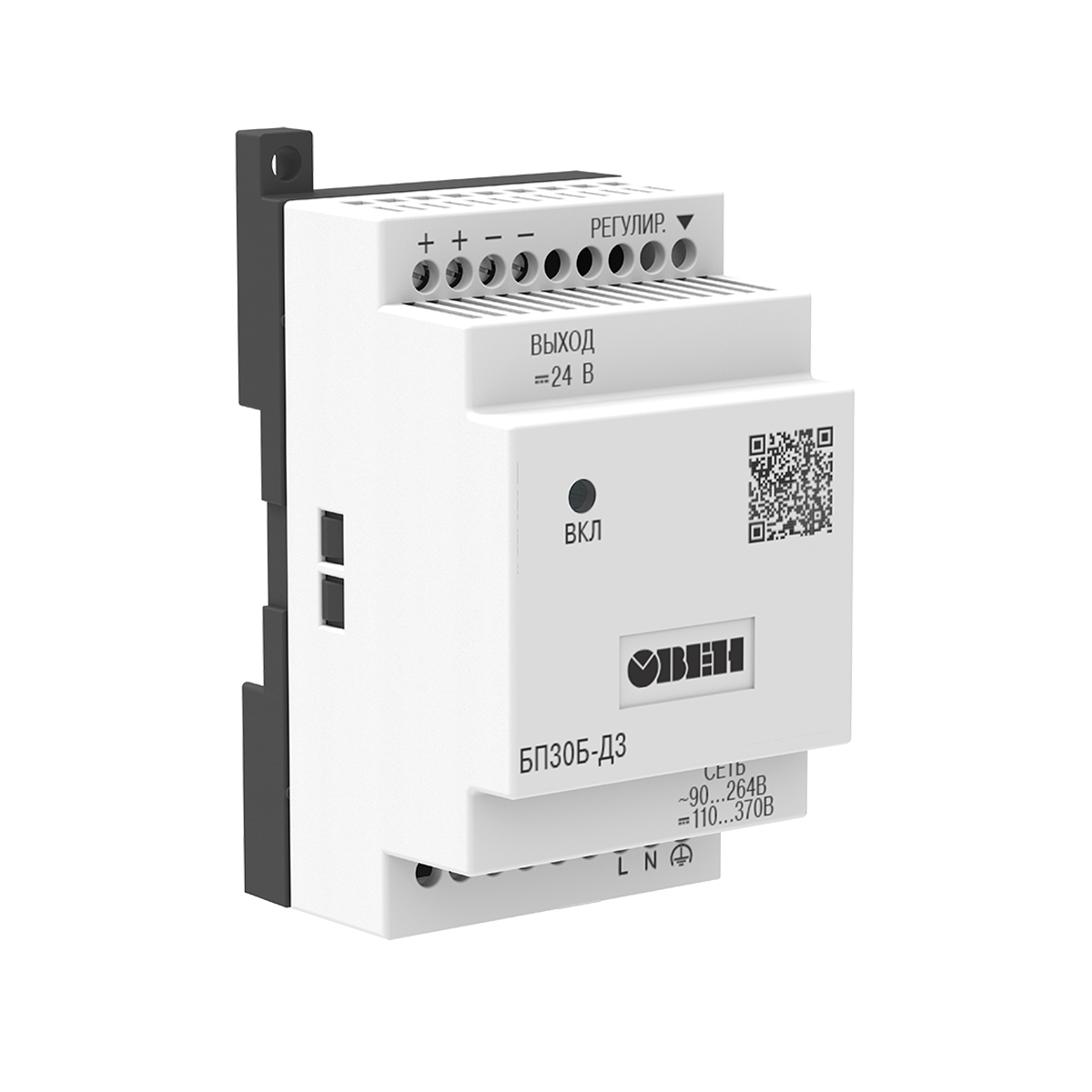

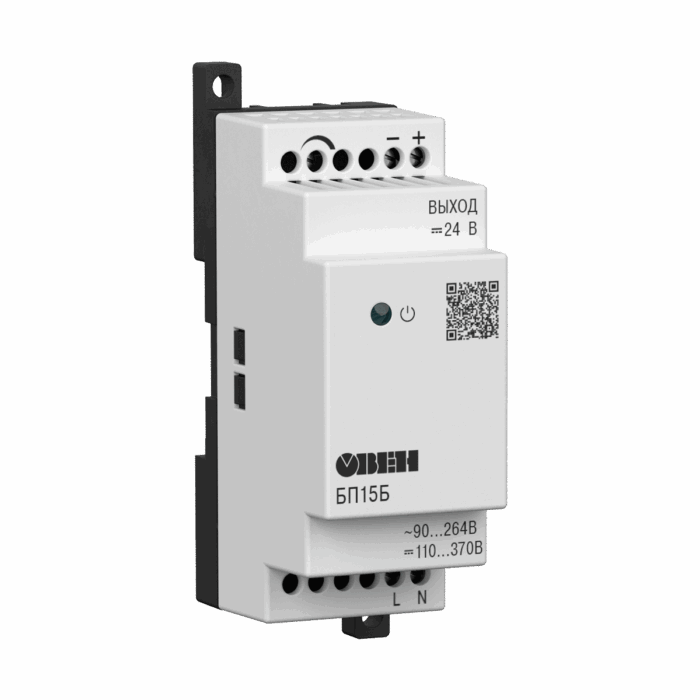

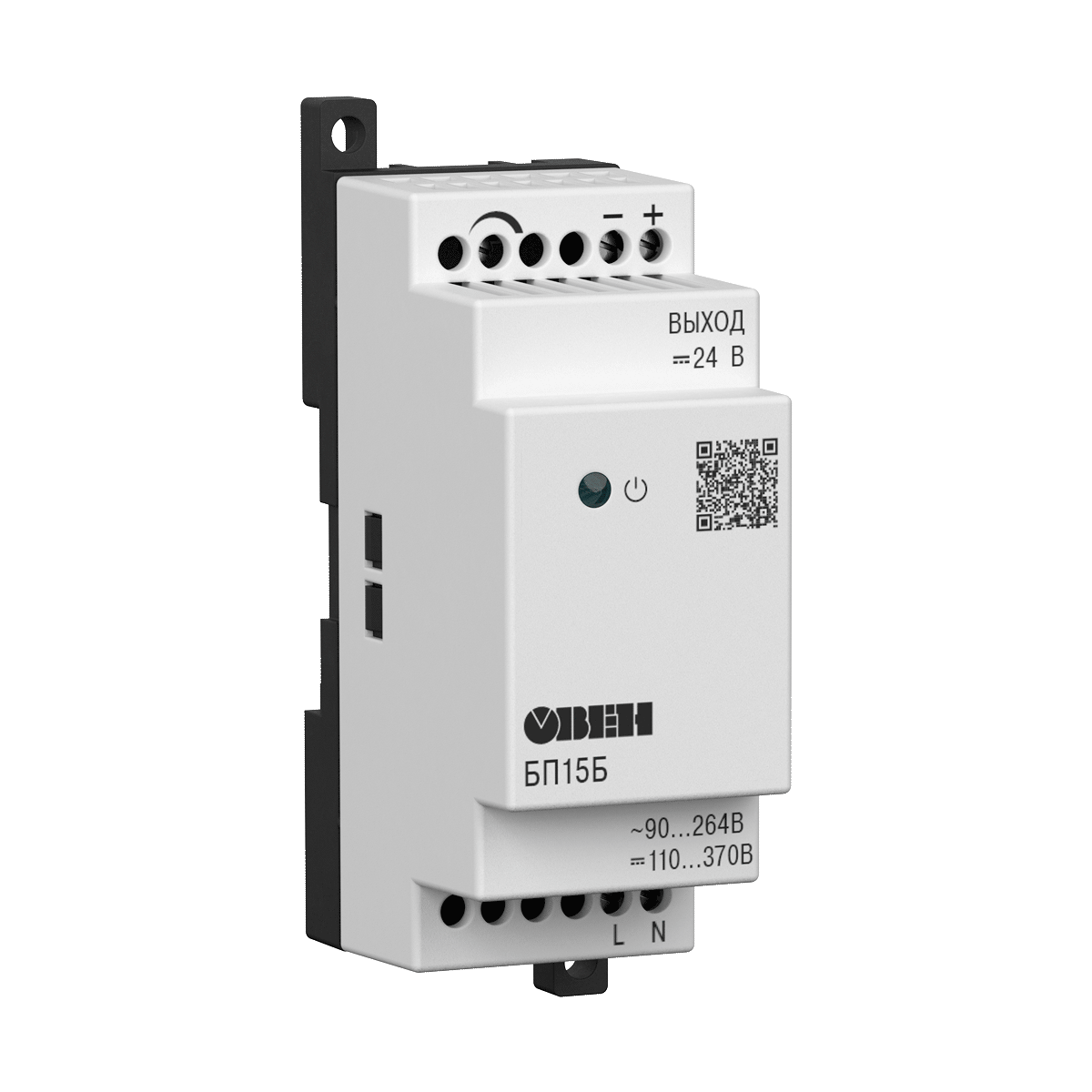

Блоки питания БП15Б, БП30Б, БП60Б выпускаются в пластиковых корпусах с креплением на DIN-рейку. Применяются для построения систем электропитания различной сложности, в том числе распределенных.
Основные функции
- Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Уверенный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.п.).
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
- Индикация о наличии напряжения на выходе.
Система контроля и регулирования температуры
Спецификации
|
Параметр |
Значение |
|
Входное напряжение: |
|
|
– переменного тока |
90…264 В |
|
– постоянного тока |
110…370 В |
|
Частота входного переменного напряжения |
45…65 Гц |
|
Коррекция выходного напряжения |
22…26 В |
|
Нестабильность выходного напряжения при изменении напряжения питания |
±0,2 % |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax, не более |
±0,5 % |
|
Электрическая прочность изоляции: |
|
|
— вход – выход (действующее значение) |
3 кВ |
|
— вход – корпус (действующее значение) |
1,5 кВ |
|
Коэффициент полезного действия |
Не менее 85 % |
|
Степень защиты корпуса (со стороны передней панели) |
IP20 |
Условия эксплуатации
|
Параметр |
Значение |
|
Температура окружающего воздуха |
–20…+50 °С |
|
Атмосферное давление |
84…106,7 кПа |
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
Электрические характеристики
|
Модификация прибора |
Мощность, Вт |
Выходное напряжение, В |
Макс. выходной ток, А |
Амплитуда пульсации выходного напряжения, мВ |
|
БП15Б-Д2-5 |
15 |
5 |
2,00 |
40 |
|
БП15Б-Д2-9 |
9 |
1,35 |
60 |
|
|
БП15Б-Д2-12 |
12 |
1,25 |
80 |
|
|
БП15Б-Д2-15 |
15 |
1,00 |
100 |
|
|
БП15Б-Д2-24 |
24 |
0,63 |
120 |
|
|
БП15Б-Д2-36 |
36 |
0,41 |
150 |
|
|
БП15Б-Д2-48 |
48 |
0,31 |
150 |
|
|
БП15Б-Д2-60 |
60 |
0,25 |
150 |
|
|
БП30Б-Д3-5 |
30 |
5 |
4,00 |
60 |
|
БП30Б-Д3-9 |
9 |
2,70 |
80 |
|
|
БП30Б-Д3-12 |
12 |
2,40 |
100 |
|
|
БП30Б-Д3-15 |
15 |
2,00 |
120 |
|
|
БП30Б-Д3-24 |
24 |
1,25 |
120 |
|
|
БП30Б-Д3-36 |
36 |
0,83 |
150 |
|
|
БП30Б-Д3-48 |
48 |
0,63 |
150 |
|
|
БП30Б-Д3-60 |
60 |
0,50 |
150 |
|
|
БП60Б-Д4-5 |
60 |
5 |
8,00 |
80 |
|
БП60Б-Д4-9 |
9 |
5,40 |
80 |
|
|
БП60Б-Д4-12 |
12 |
4,50 |
100 |
|
|
БП60Б-Д4-15 |
15 |
4,00 |
120 |
|
|
БП60Б-Д4-24 |
24 |
2,50 |
120 |
|
|
БП60Б-Д4-36 |
36 |
1,67 |
150 |
|
|
БП60Б-Д4-48 |
48 |
1,25 |
150 |
|
|
БП60Б-Д4-60 |
60 |
1,00 |
150 |
