Блоки вентильные предназначены для подключения преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.
Преимущества
- Возможность калибровки датчика в условиях эксплуатации
- Заводская сборка с испытаниями на герметичность
- Малые габариты и масса

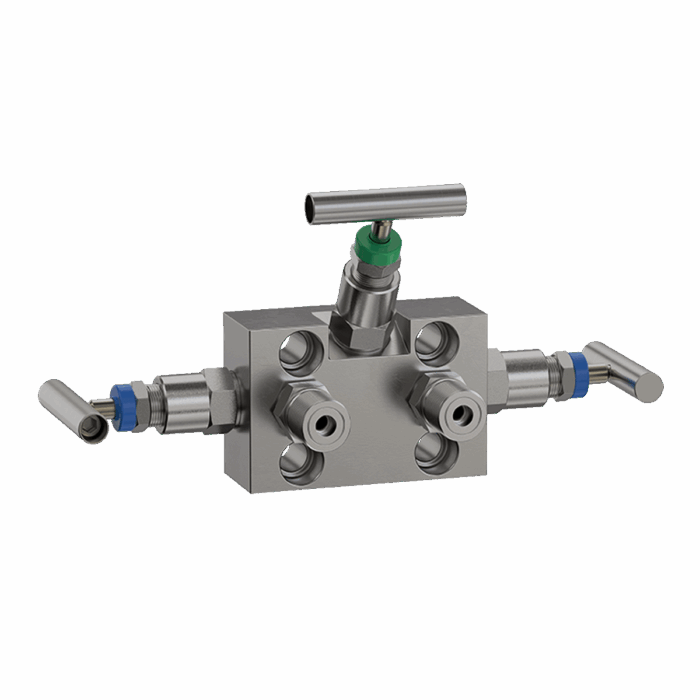

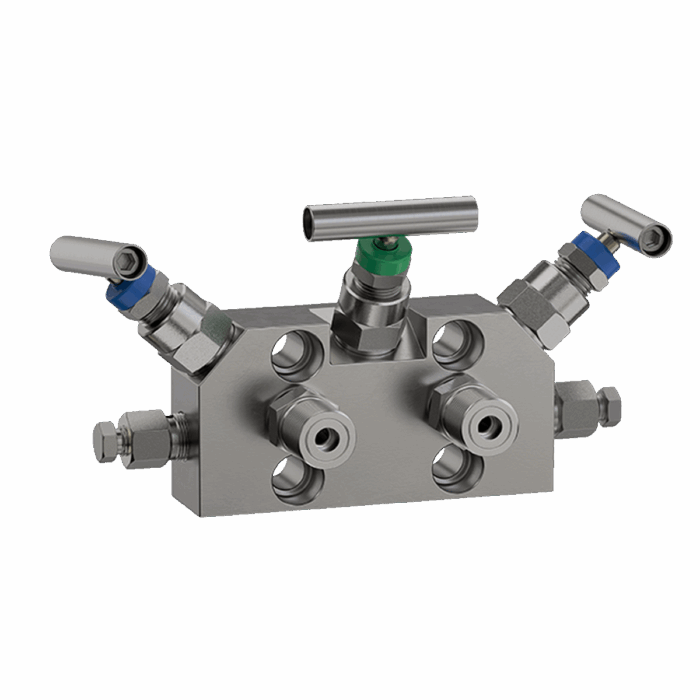

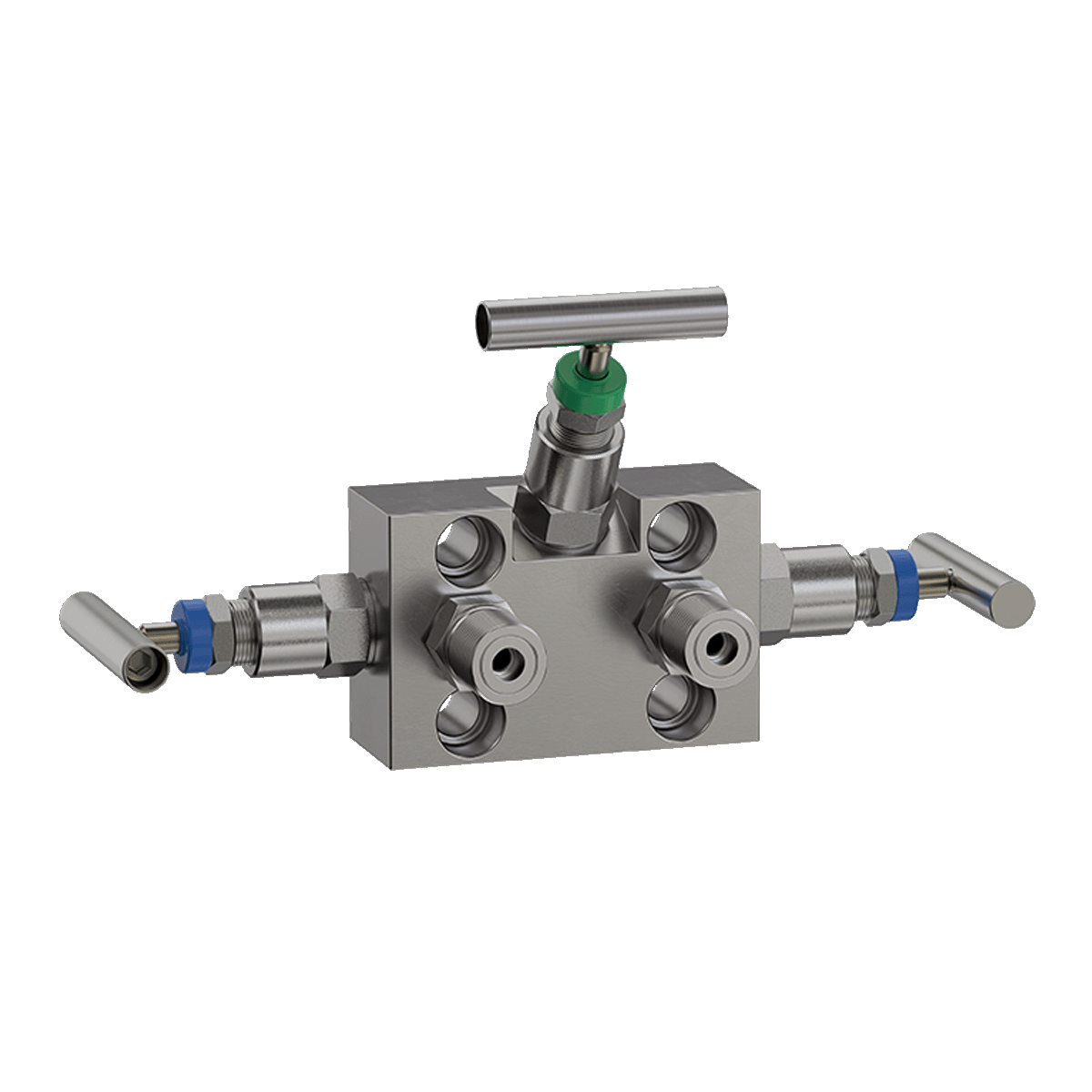

Вентильные блоки ОВЕН БВ-х
Используются в сборе с преобразователями давления. Блоки состоят из корпуса, запорного вентиля, который обеспечивает изоляцию преобразователя от технологического процесса, и дренажных вентилей, которые обеспечивают дренаж среды и упрощают замену преобразователя в условиях эксплуатации. Также трех- и пятивентильные блоки позволяют выравнивать давление в камерах преобразователя для калибровки нулевого значения выходного сигнала.
Технические характеристики
Рабочая среда |
жидкость, пар, газ |
Давление рабочей среды |
до 16 и 40 МПа – в зависимости от модификации |
Температура рабочей среды |
-40…+180 °С |
Предельные значения температур окружающего воздуха при эксплуатации |
-40…+70 °С |
Присоединение к технологической линии |
M20×1,5 манометрической формы |
Присоединение к преобразователю |
резьбовое соединение M20х1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм |
Материал корпуса |
нержавеющая сталь AISI 304S |
Тип вентилей |
игольчатый клапан с фторопластовым уплотнением |
Конструктивные исполнения
Схемы подключения
