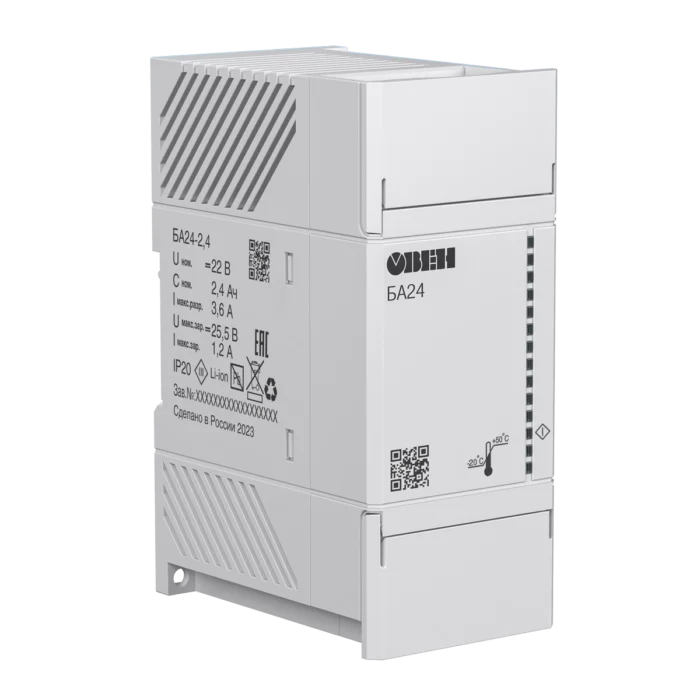

Блоки аккумуляторные для ИБП БА24 и БА12 со встроенным Li-on-аккумуляторными батареями предназначены для обеспечения резервного питания элементов автоматизированной системы управления технологическим процессом, а также прочих изделий и систем в промышленности. БА24 и БА12 являются частью «Экосистемы-210» компании ОВЕН и рекомендуется для совместного применения с ИБП.
Особенности и преимущества
- Li-Ion технология – высокий уровень удельной ёмкости.
- Обеспечение резервного питания приборов и устройств автоматизированных систем стабилизированным напряжением 11 В и 22 В при отключении напряжения питающей сети или понижении его уровня ниже допустимого.
- Контроль и регулирование процесса заряда и разряда встроенных аккумуляторов.
- Защита прибора от короткого замыкания (КЗ), от глубокого разряда в случае отсутствия напряжения питающей сети, от перезаряда и перегрева. Ограничение по выходному току.
- Конфигурирование и регулировка напряжения и выходного тока по интерфейсу RS-485 или micro-USB.
- При использовании шлюза — удаленная диспетчеризация с помощью OwenCloud.
- Световая индикация режимов работы прибора.
- Наличие системы нагрева аккумуляторных ячеек.
Калькулятор расчета времени работы АКБ
Спецификации
|
Наименование |

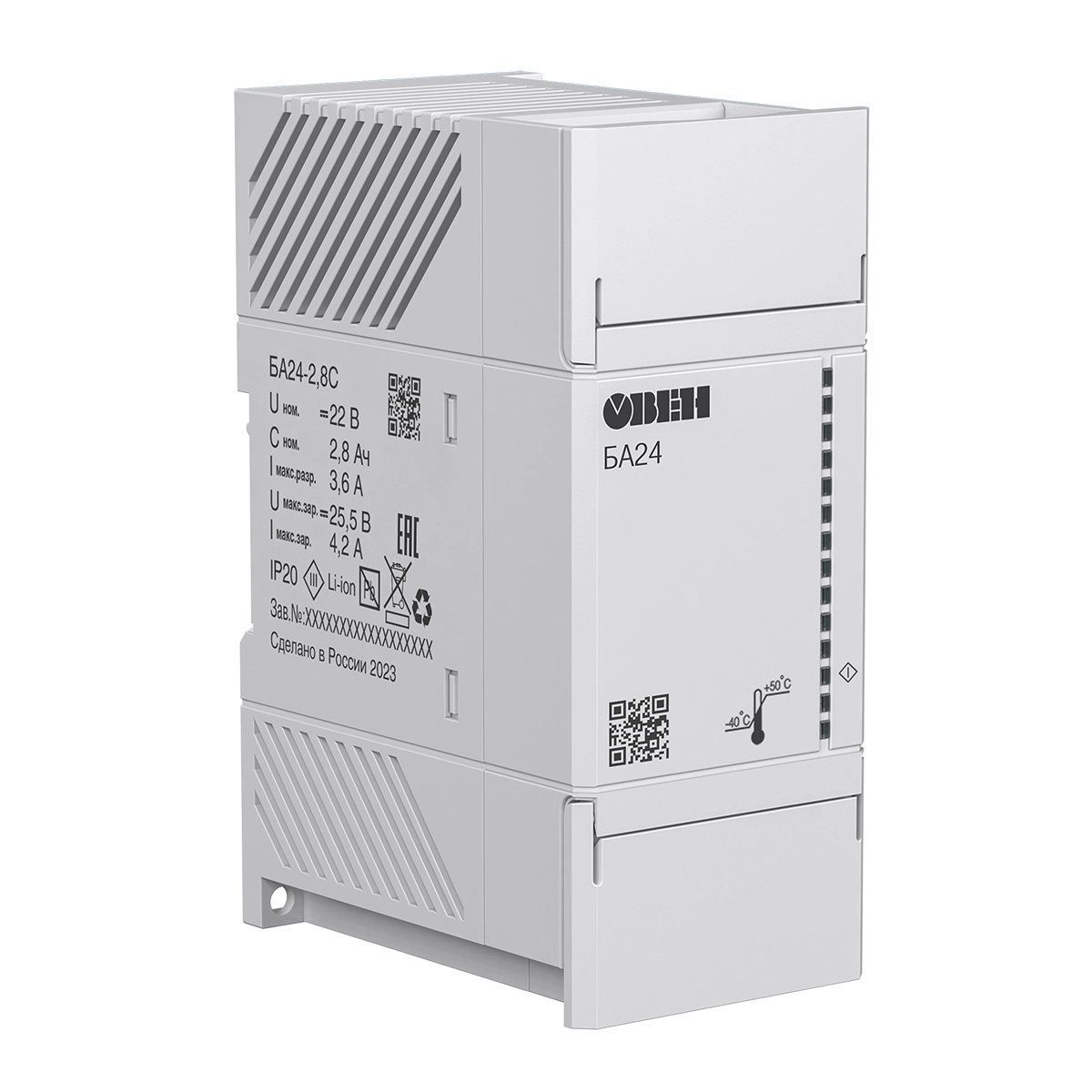

БА24-2.8С |

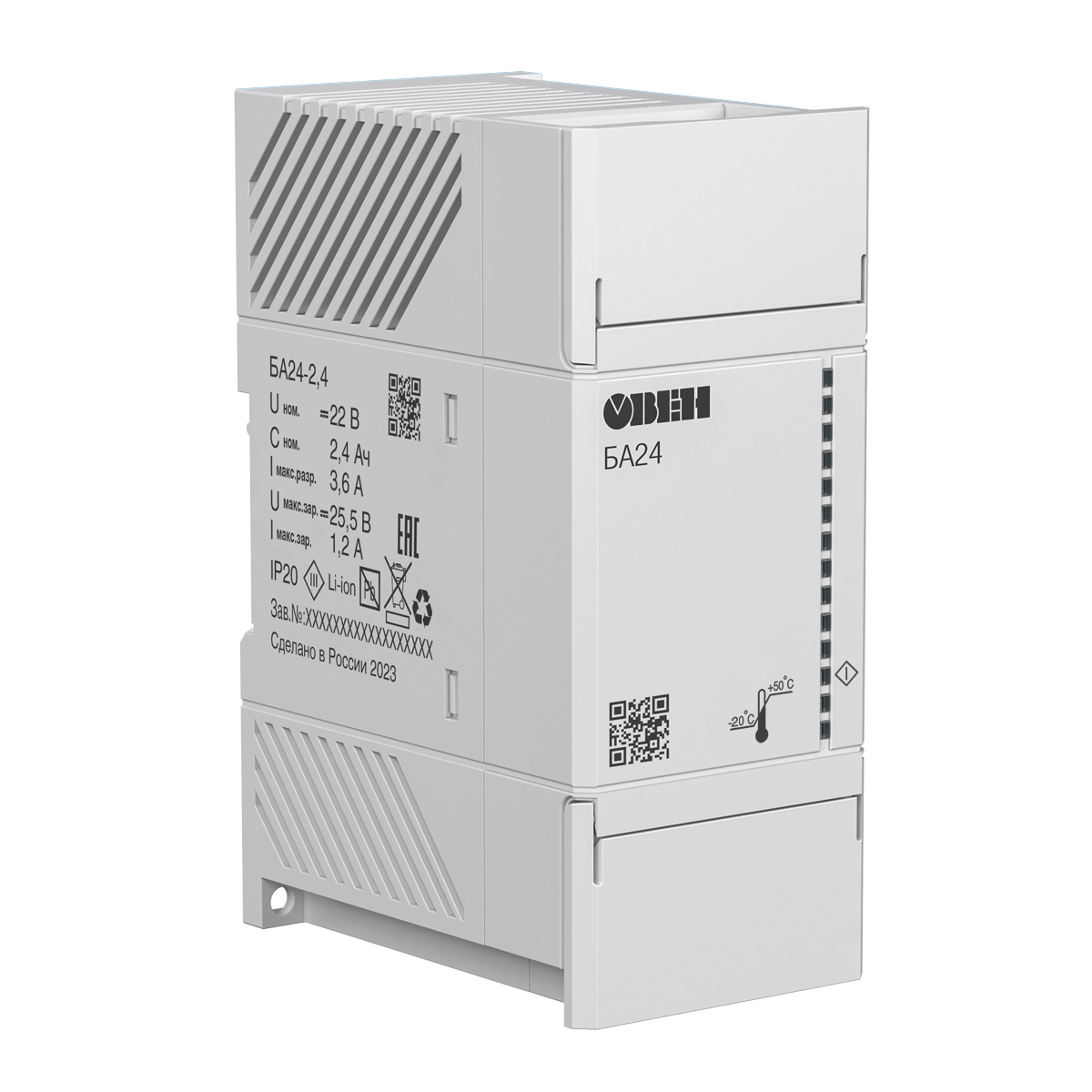

БА24-2.4 |
БА12-4.8 |
||
|
Общие сведения |
|||||
|
Номинальное напряжение постоянного тока(Uном) |
22 В |
11 В |
|||
|
Номинальная емкость (Сном) |
2,8 А·ч |
2,4 А·ч |
4,8 А·ч |
||
|
Тип аккумуляторных батарей |
Li-ion |
||||
|
Заряд |
|||||
|
Максимальное напряжение, подаваемое от внешнего источника, не более |
26 В |
13 В |
|||
|
Мощность внешнего источника питания при рекомендуемом значении тока заряда, не менее |
39 Вт |
21 Вт |
20 Вт |
||
|
Напряжение |
16,5…25,5 В |
8,25…12,75 В |
|||
|
Максимальный ток заряда* |
4,2 А |
1,2 А |
2,4 А |
||
|
Разряд |
|||||
|
Максимальный ток разряда |
3,6 А |
7,2 А |
|||
|
Жизненный цикл заряд/ разряд |
|||||
|
Циклов, не более |
1000 |
||||
|
Защиты |
|||||
|
Тип защиты от перегрева – отключение выхода: порог отключения выхода, не более |
60 °С |
||||
|
Тип защиты по выходному току – отключение выхода: порог отключения |
8,4 А |
7,2 А |
13,0 А |
||
| Тип защиты от глубокого разряда: | |||||
|
– отключение выхода: порог отключения |
17,4…18,0 В |
8,7…9,0 В |
|||
|
– переход в режим хранения: напряжение на ячейке |
2,9 В |
||||
|
Тип защиты от перезаряда – отключение цепи заряда: порог отключения |
24,6…25,5 В |
12,3…12,75 В |
|||
|
Тип защиты от КЗ – отключение выхода |
Есть |
||||
|
Безопасностьи ЭМС |
|||||
|
Устойчивость к воздействию синусоидальных вибраций по ГОСТ Р 52931 |
N1 |
||||
|
Степень защиты по ГОСТ 14254 |
IP20 |
||||
|
Электрическая прочность изоляции (вход/выход – корпус) |
500 В |
||||
|
USB |
|||||
|
Адрес устройства |
1 |
||||
|
Протокол для подключения к OwenConfigurator |
Owen Auto Detection Protocol |
||||
|
Дискретный выход |
|||||
|
Количество |
1 |
||||
|
Тип выхода |
Оптопара транзисторная n-p-n типа |
||||
|
Максимальный коммутируемый ток Оптопара транзисторная n-p-n-типа |
50 мА |
||||
|
Максимальное коммутируемое напряжение постоянного тока |
80 В |
||||
|
Интерфейс RS-485 |
|||||
|
Адрес устройства |
1 |
||||
|
Скорость обмена |
1200, 2400, 4800, 9600, 19200 бит/с |
||||
|
Поддерживаемые протоколы |
Modbus ASCII,Modbus RTU |
||||
|
Рабочие условияэксплуатации |
|||||
|
Диапазон температур окружающего воздуха (Токруж): |
|||||
|
— заряд |
-20…+50 °С |
-20…+50 °С |
|||
|
— разряд |
-40…+50 °С |
-20…+50 °С |
|||
|
Относительная влажность воздуха |
от 30 до 80 % без конденсации влаги |
||||
|
Атмосферное давление |
84…106,7 кПа |
||||
|
Прочее |
|||||
|
Срок эксплуатации |
7 лет |
||||
|
Срок гарантийного обслуживания |
2 года |
||||
|
Средняя наработка на отказ |
50 000 ч |
||||
|
Габаритные размеры |
84×124×52,5 мм |
||||
|
Масса, не более: |
|||||
|
— без упаковки |
0,45 кг |
||||
|
— в упаковке |
0,55 кг |
||||
