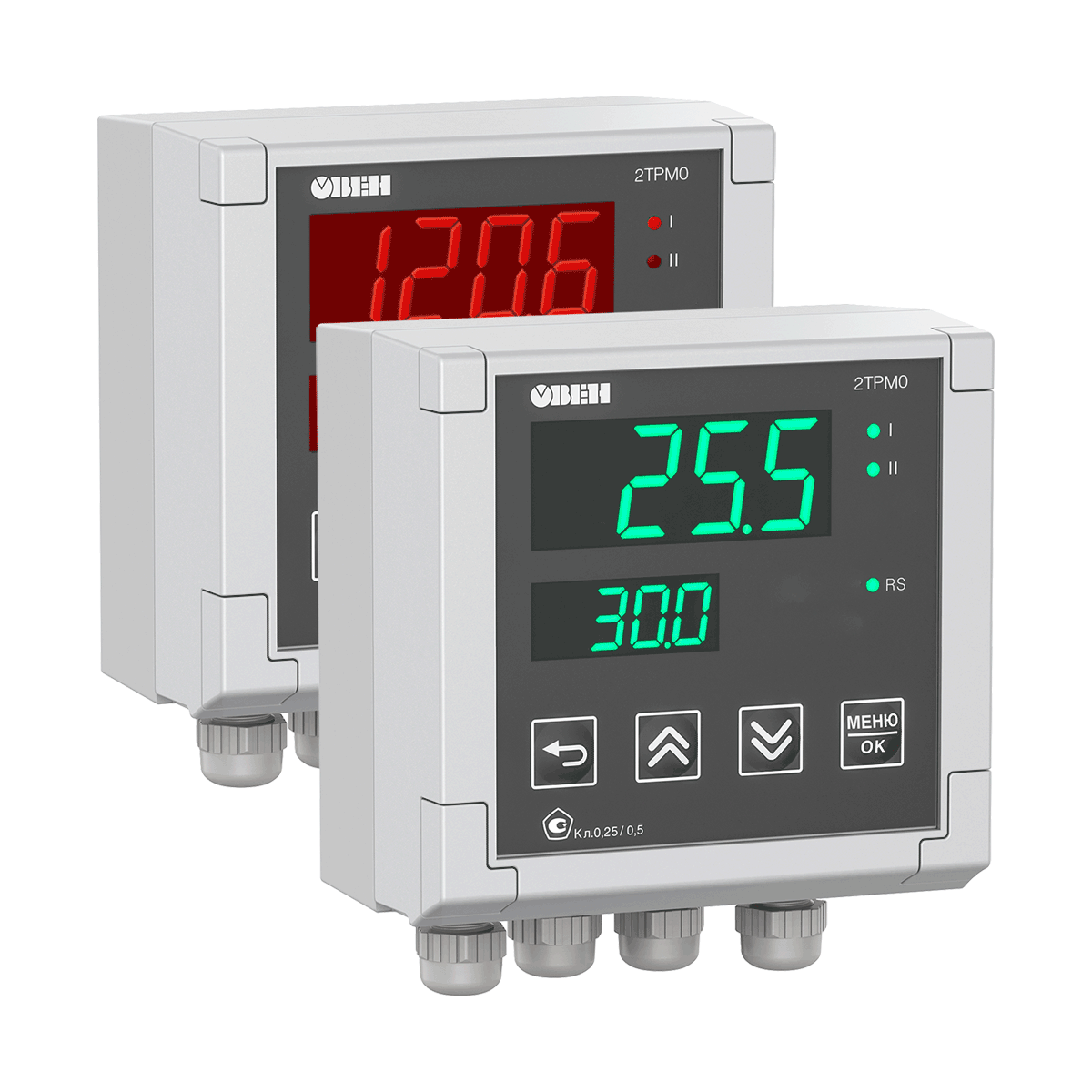

2ТРМ0 двухканальный измеритель с интерфейсом RS-485

Артикул:

2trm0
Категория:

OWEN, Измерители-регуляторы, Контрольно-измерительные приборы

Артикул	Название	Цена с НДС	Наличие
144319	2ТРМ0-Щ2.У3.RS	6 039.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
145135	2ТРМ0-Щ2.У2	5 795.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144315	2ТРМ0-Н.У3.RS	6 039.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144704	2ТРМ0-Щ5.У2.RS	6 039.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144640	2ТРМ0-Щ1.У2	5 795.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
145134	2ТРМ0-Д.У2	5 795.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144314	2ТРМ0-Н.У3	5 795.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144703	2ТРМ0-Щ5.У2	5 795.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144508	2ТРМ0-Щ1.У2.RS	6 039.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144318	2ТРМ0-Щ2.У3	5 795.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144765	2ТРМ0-Н.У2	5 795.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144312	2ТРМ0-Д.У3	5 795.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144641	2ТРМ0-Д.У2.RS	6 039.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144320	2ТРМ0-Щ5.У3	5 795.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144316	2ТРМ0-Щ1.У3	5 795.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144321	2ТРМ0-Щ5.У3.RS	6 039.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144317	2ТРМ0-Щ1.У3.RS	6 039.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144766	2ТРМ0-Н.У2.RS	6 039.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144313	2ТРМ0-Д.У3.RS	6 039.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485
144672	2ТРМ0-Щ2.У2.RS	6 039.00₽	В наличии	Количество товара 2ТРМ0 двухканальный измеритель с интерфейсом RS-485

2ТРМ0 двухканальный измеритель с интерфейсом RS-485

2ТРМ0-Щ1.У2 двухканальный измеритель с интерфейсом RS-485

2ТРМ0-Щ2.У2 двухканальный измеритель с интерфейсом RS-485

2ТРМ0 – промышленный двухканальный измеритель, предназначенный для измерения температуры, давления, влажности, расхода, уровня и других физических величин в различных отраслях промышленности.

Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor

Функциональные возможности промышленного измерителя

Два универсальных входа для подключения широкого спектра датчиков.
Возможность включения в систему диспетчеризации и передачи данных на верхний уровень по интерфейсу RS-485.
Одновременное отображение текущих показаний по двум каналам на двух цифровых индикаторах.
Вычисление разности двух физических величин.
Масштабирование шкалы для каждого входа.
Цифровая фильтрация и коррекция входного сигнала.

Преимущества промышленного измерителя

Простота

Приборы с небольшим количеством функций удобны в настройке и подключении.
Они не требуют программирования и знаний сложных компьютерных программ для наладки.
Все, что необходимо для запуска ТРМ в работу, – это указать тип датчика, выбрать логику автоматического управления и задать необходимую уставку регулирования или сигнализации.

Спецификации

Параметр				Значение
Напряжение питания				~90…264 В (номинальное 230 В) =21…120 В (номинальное 24 В)
Частота напряжения питания				50, 60 Гц
Потребляемая мощность				не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей				24 ± 2,4 В (только для исполнения без RS-485)
Максимально допустимый ток источника питания				50 мА
Универсальные входы
Количество универсальных входов				2
Типы входных датчиков и сигналов				см. таблицу «Характеристики измерительных датчиков»
Время опроса входа				Не более 1 секунды
Предел основной приведенной погрешности измерения:
— для термоэлектрических преобразователей с включенной компенсацией холодного спая				±0,5 %
— для остальных типов датчиков				±0,25 %
Корпус

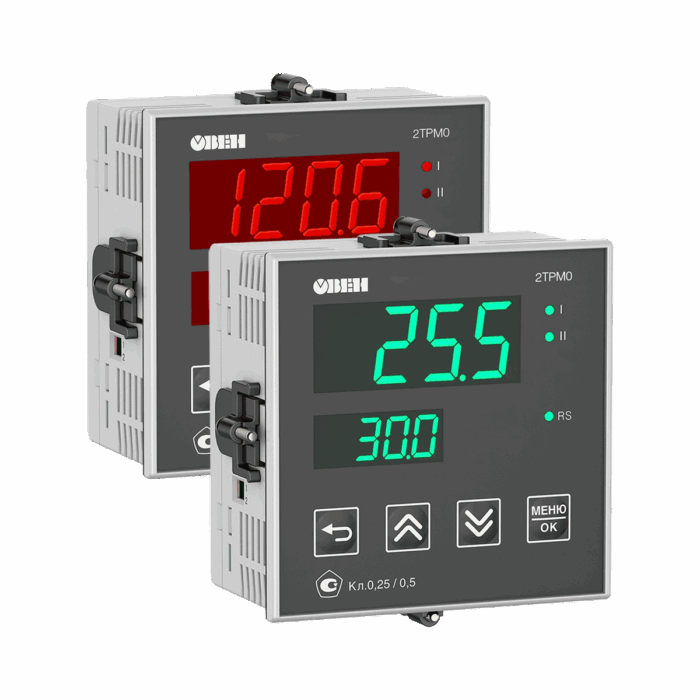

Щитовой Щ1				96×96×53, IP54*

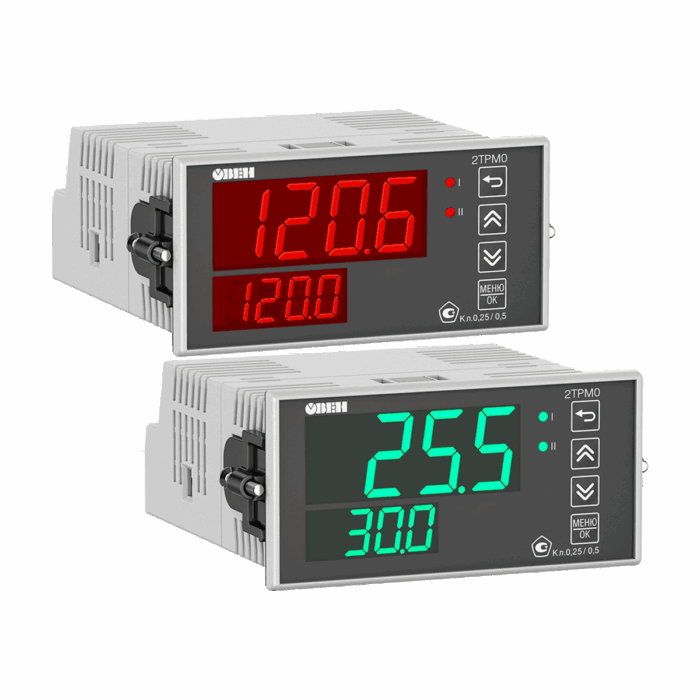

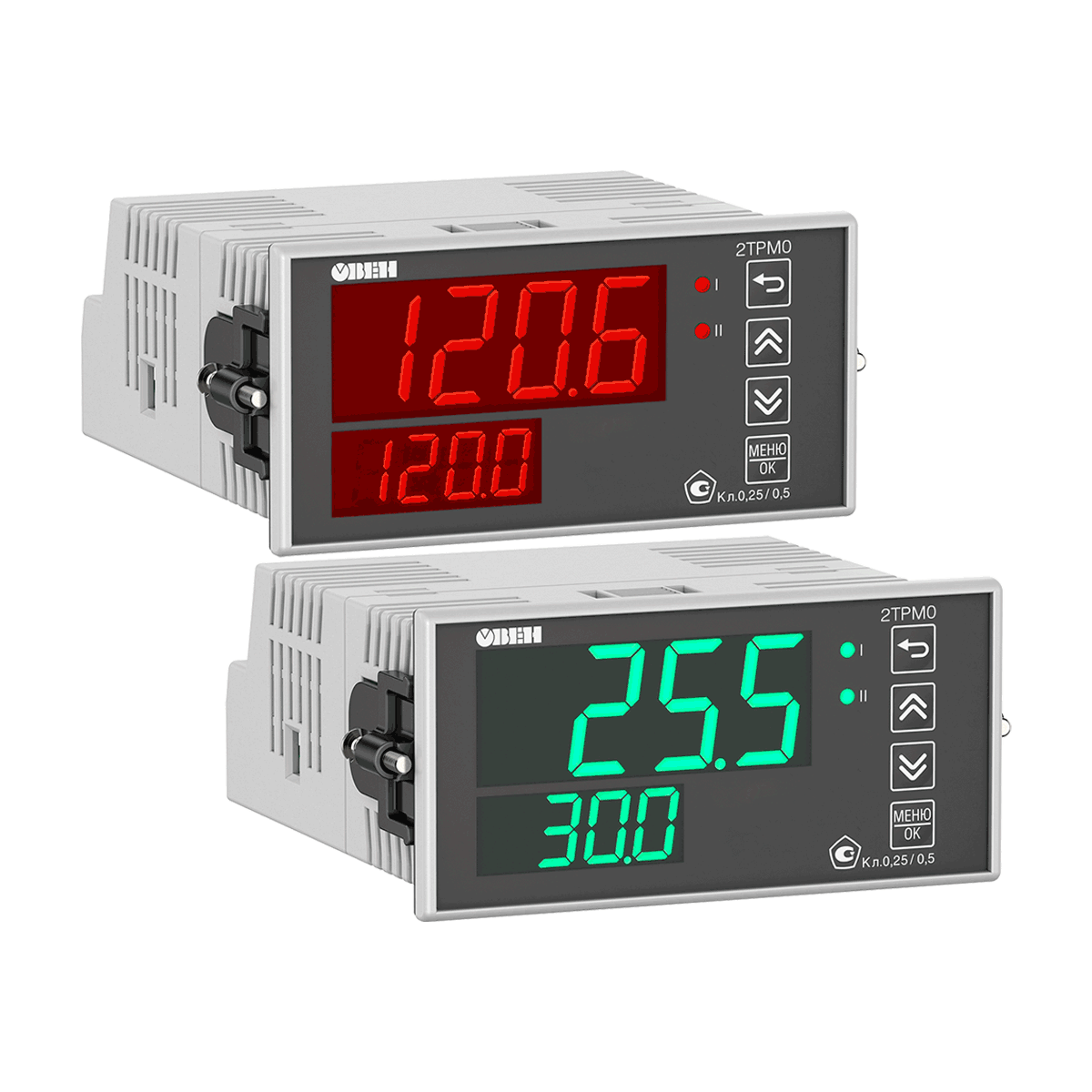

Щитовой Щ2				96×48×100, IP54*

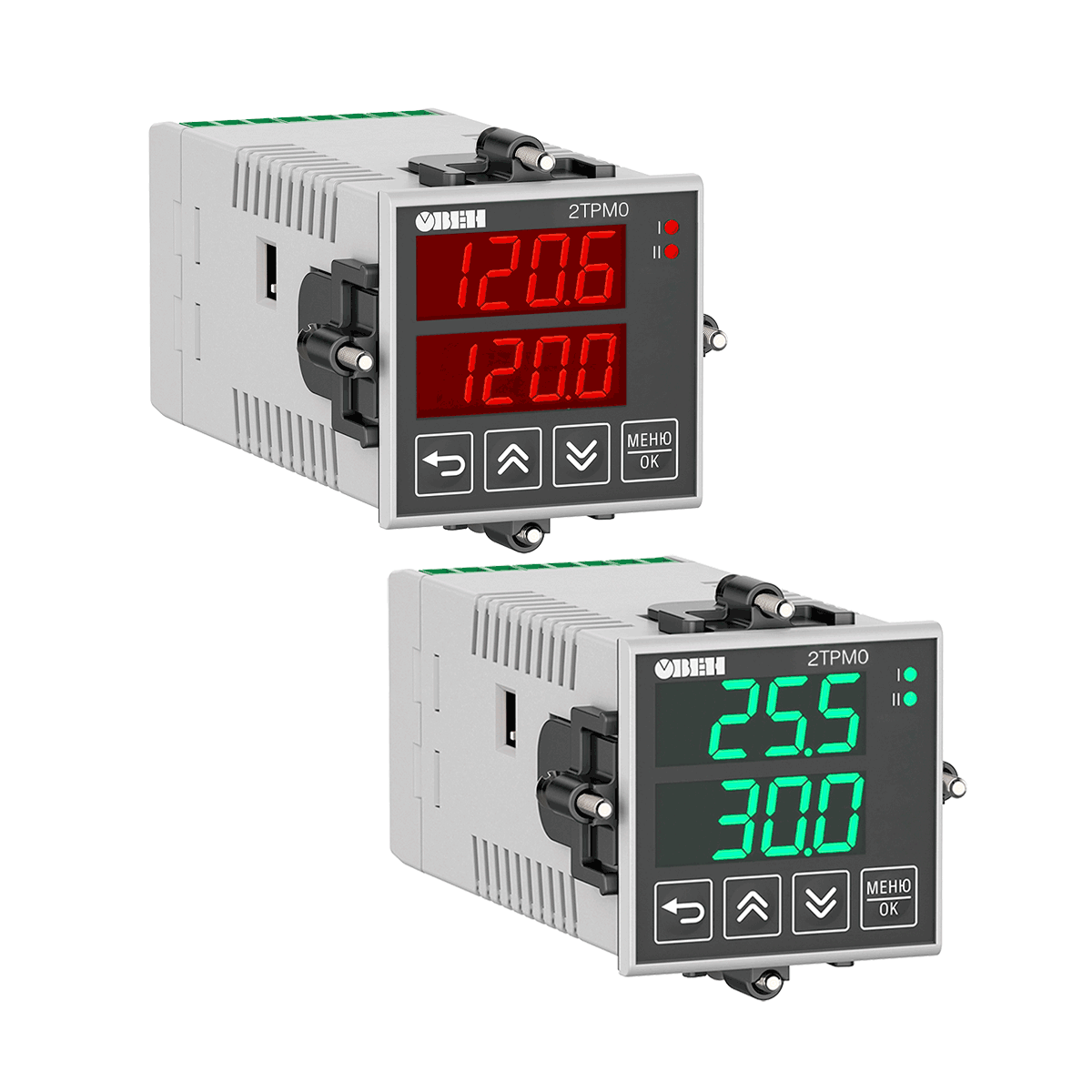

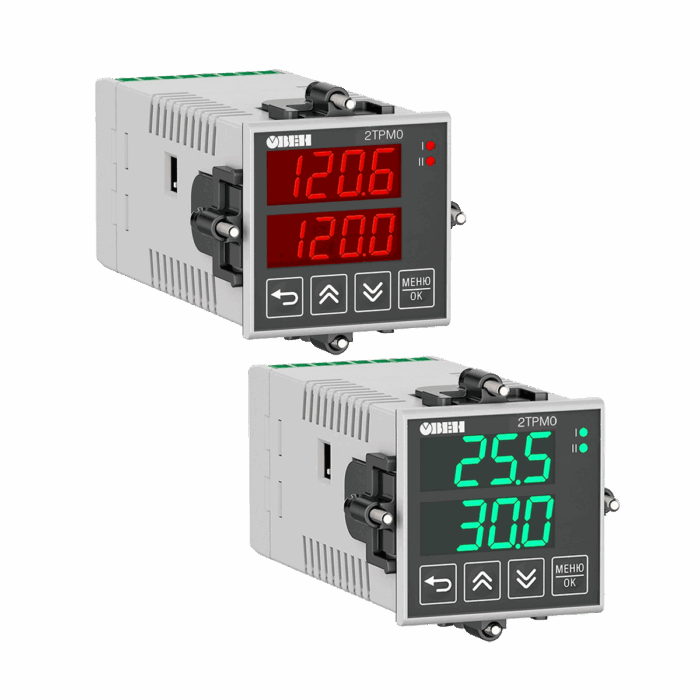

Щитовой Щ5				48×48×103, IP54*

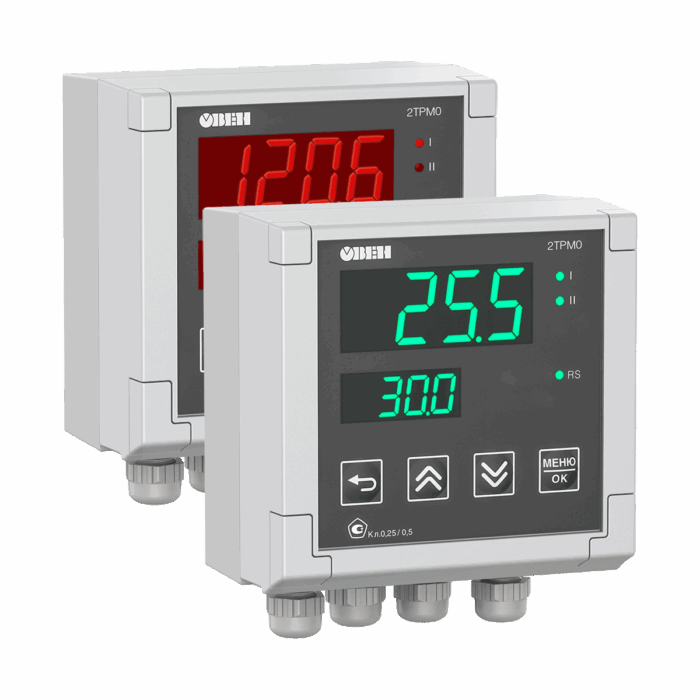

Настенный Н				110×129×69, IP66**

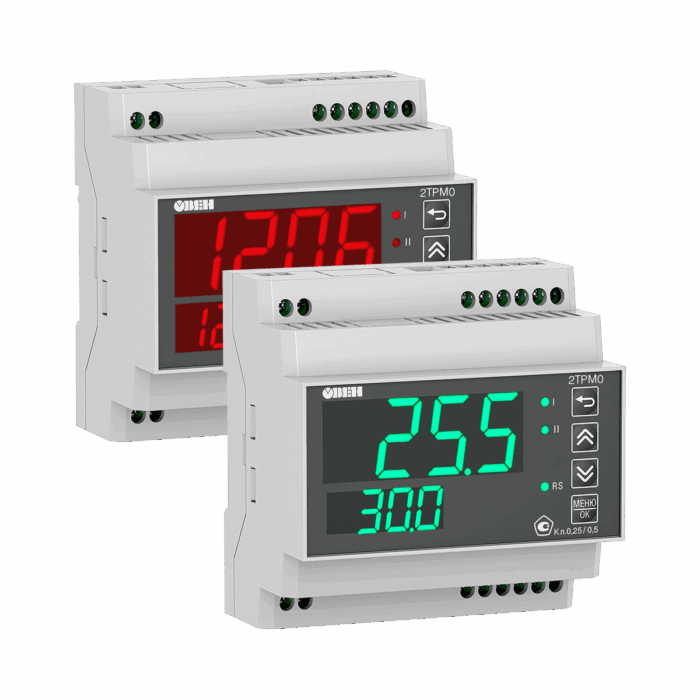

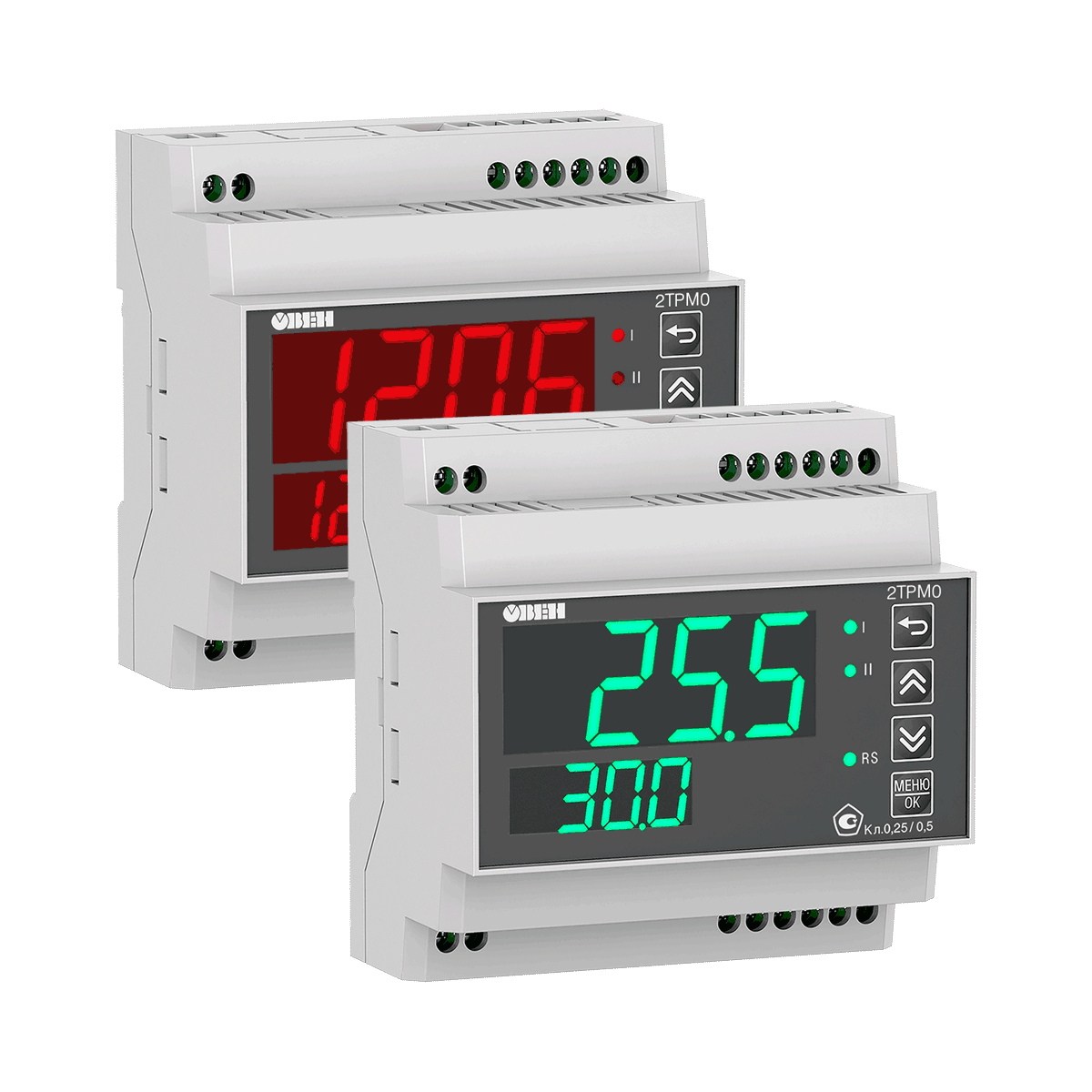

DIN-реечный				88×90×59, IP20
* со стороны передней панели ** подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 28/23
Условия эксплуатации
Температура окружающего воздуха				–40…+50 °С
Атмосферное давление				84…106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)				Не более 85 %

Характеристики измерительных датчиков

Обозначение	Тип датчика	Диапазон измерений	Разрешающая способность
Термопреобразователи сопротивления
C 50	ТСМ (Cu50) W100=1.426	–50…+200 °С	0,1 °С
50 C	ТСМ (50М) W100=1.428	–180…+200 °С	0,1 °С
P 50	ТСП (Pt50) W100=1.385	–200…+850 °С	0,1 °С
50 P	ТСП (50П) W100=1.391	–200…+850 °С	0,1 °С
C100	ТСМ (Cu100) W100=1.426	–50…+200 °С	0,1 °С
100C	ТСМ (100М) W100=1.428	–180…+200 °С	0,1 °С
P100	ТСП (Pt100) W100=1.385	–200…+850 °С	0,1 °С
100P	ТСП (100П) W100=1.391	–200…+850 °С	0,1 °С
100n	ТСН (100Н) W100=1.617	–60…+180 °С	0,1 °С
C500	ТСМ (Cu500) W100=1.426	–50…+200 °С	0,1 °С
500C	ТСМ (500М) W100=1.428	–180…+200 °С	0,1 °С
P500	ТСП (Pt500) W100=1.385	–200…+850 °С	0,1 °С
500P	ТСП (500П) W100=1.391	–200…+850 °С	0,1 °С
500n	ТСН (500Н) W100=1.617	–60…+180 °С	0,1 °С
C 1.0	ТСМ (Cu1000) W100=1.426	–50…+200 °С	0,1 °С
1.0 C	ТСМ (1000М) W100=1.428	–180…+200 °С	0,1 °С
P 1.0	ТСП (Pt1000) W100=1.385	–200…+850 °С	0,1 °С
1.0 P	ТСП (1000П) W100=1.391	–200…+850 °С	0,1 °С
1.0 n	ТСН (1000Н) W100=1.617	–60…+180 °С	0,1 °С
C 53	ТСМ (53М) W100=1.426 (гр. 23)	–50…+200 °С	0,1 °С
Термоэлектрические преобразователи
tC. L	термопара ТХК (L)	–200…+800 °С	0,1 °С
tC. J	термопара ТЖК (J)	0…+900 °С	0,1 °С
tC. n	термопара ТНН (N)	–200…+1300 °С	0,2 °С
tC.HA	термопара ТХА (K)	–200…+1300 °С	0,2 °С
tC. S	термопара ТПП (S)	0…+1600 °C	0,2 °С
tC. r	термопара ТПП (R)	0…+1600 °C	0,2 °С
tC. b	термопара ТПР (В)	+600…+1800 °C	0,2 °С
tC.A1	термопара ТВР (А-1)	+1000…+2500 °С	0,4 °С
tC.A2	термопара ТВР (А-2)	+1000…+1800 °C	0,2 °С
tC.A3	термопара ТВР (А-3)	+1000…+1800 °C	0,2 °С
tC. t	термопара ТМК (Т)	–200…+400 °С	0,1 °С
tC.dL	Typ.L (DIN 43710)*	0…+900 °С	0,1 °С
tC. E	ТХКн (Е)	–200…+900 °С	0,1 °С
Пирометры
Plr.1	Пирометр РК-15	+400…+1500 °С	0,1 °С
Plr.2	Пирометр РК-20	+600…+2000 °С	0,1 °С
Plr.3	Пирометр РС-20	+900…+2000 °С	0,1 °С
Plr.4	Пирометр РС-25	+1200…+2500 °С	0,1 °С
Унифицированные сигналы
i 0.5	ток 0…5 мА	0…100 %	0,01 мА
i 0.20	ток 0…20 мA	0…100 %	0,01 мА
i 4.20	ток 4…20 мА	0…100 %	0,01 мА
U -5.5	напряжение –50…+50 мВ	0…100 %	0,01 мВ
U 0.1	напряжение 0…1 В	0…100 %	0,1 мВ
U 0.10	напряжение 0…10 В	0…100 %	0,1 мВ

PDF

Руководство по эксплуатации обновленного 2ТРМ0 с USB

PDF

Руководство по эксплуатации (краткое) обновленного 2ТРМ0 с USB

PDF

Примеры настройки для ТРМ

PDF

Карта регистров для 2ТРМ0

PDF

Протокол испытаний корпуса Н на IP66

PDF

Таблица соотнесения настроек приборов 2ТРМ0

PDF

Руководство по эксплуатации для 2ТРМ0 без USB
